Mikroprocesorowy rejestrator HR700

Rejestratory z serii HR-700 współpracują z uniwersalnymi wejściami (napięciowymi, prądowymi, termoparowymi oraz oporowymi. Sygnały rejestrowane są w zależności od modelu w sposób ciągły (1,2 kanałowe) lub punktowy (6kanałowe) na składanej taśmie papierowej o szerokości 100mm. Przebiegi nanoszone są na papier przy pomocy pisaka (pomiar ciągły) lub głowicy igłowej (zapis punktowy). Wykresy wykonywane są w 6 różnych kolorach. Rejestratory z serii HR posiadają cyfrowy wyświetlacz (pomarańczowe LED, 1 cyfra numer kanału i 5 cyfr) oraz funkcjonalne menu umożliwiające łatwą konfigurację rejestratora przez użytkownika.

Rejestracja do 6 kanałów
Uniwersalne wejścia
Zapis ciągły lub punktowy
Możliwość swobodnej konfiguracji wejścia, wyjścia i parametrów zapisu
Wysoka jakość rejestracji
RS-232C lub RS-485

FUNKCJE STANDARDOWE

Wyłączanie dowolnych kanałów
autodiagnostyka rejestratora
zapis strefowy
zapis zawężony / rozszerzony
funkcje matematyczne
opis kanału / wydruku
kopiowanie funkcji i ustawień między kanałami
skalowanie zapisu
standardowo rejestrator wyposażony jest w interfejs RS-232C

instrukcja

| do góry |

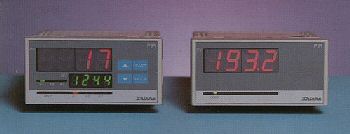

WSKAŹNIKI TABLICOWE typ FIR-101M, FIR- 201M

Wskaźniki z serii FIR to nowoczesne mikroprocesorowe mierniki przeznaczone do wskazywania wartości parametrów fizycznych takich jak temperatura przy bezpośredniej współpracy ze znormalizowanymi czujnikami temperatury, oraz innych wielkości przy współpracy z sygnałami analogowymi.

Wyświetlanie wartości mierzonej: 4 czerwone cyfry 14,3mm
Wartość nastawy: 4 zielone cyfry 8mm (FIR201M)
Wymiary 96x48x110mm
Wybieralne sygnały wejściowe
Wyjścia alarmowe
Wyjście retransmisyjne
RS-232C lub RS-485

instrukcja

FUNKCJE STANDARDOWE

Wielozakresowe wejście: możliwość wyboru przez użytkownika rodzaju sygnału wejściowego lub typu czujnika.

Wejścia dla obu modeli

K -200...1370
J -200...1000
R 0...1760
S 0...1760
B 0...1820
E 0...1000
T 199,9...850,0 0,1
Pt100 -199,9...850,0 0,1

Dla modelu FIR-101M:

4...20mA
0...100,0 0,1 0...20mA
0...1V

Dla modelu FIR-201M:

4...20mA
-1999...9999*1 / 0,1 / 0,01 / 0,001 0...20mA
0...1V

*)zakres dowolnie skalowany w podanym zakresie

Wyjście alarmowe (FIR201M):
przekaźnikowe wyjścia alarmowe 250VAC;3A, które może być zaprogramowane przez użytkownika do sygnalizacji stanów alarmowych lub do regulacji typu włącz / wyłącz. (standardowo 1 wyjście przekaźnikowe z możliwością rozszerzenia do trzech).

Opcje (tylko FIR-201M)

Wyjście analogowe [TA ] i [TV ]4...20mA skalowane, 0...1V skalowane
Interfejs komunikacyjny RS485 lub RS232 Prędkość transmisji:2400,4800,9600,19200bp
Izolowane wyjście zasilacza do zasilania przetworników 24VDC ±3VDC,max.obc.30mA

| do góry |

Mikroprocesorowe regulatory JCS / JCR / JCD-33A

Regulatory z serii JC są przeznaczone do regulacji w różnorodnych procesach technologicznych. Dzięki doskonałym parametrom technicznym i rozbudowanym funkcjom użytkowym możliwe jest ich zastosowanie do większości typowych zadań stabilizacji temperatury i innych wartości fizycznych. Funkcja automatycznego doboru nastaw pozwala na uzyskanie najlepszych rezultatów regulacji, nawet przy użytkowaniu regulatorów przez osoby nie mające doświadczenia i wiedzy specjalistycznej z zakresu automatyki. Dokładność regulacji wynosi ±0,2% zakresu ±1 cyfra. Dzięki krótkiemu czasowi próbkowania wynoszącemu 250ms, regulator posiada dobre parametry dynamiczne. Umożliwia wybór sposobu działania wyjścia alarmowego, limitowanie sygnału wyjściowego, zmiana działania wyjścia z grzania na chłodzenie itp. wg potrzeb użytkownika.

FUNKCJE STANDARDOWE

Wielozakresowe wejście: możliwość wyboru przez użytkownika rodzaju sygnału wejściowego lub typu czujnika współpracującego.
Wybór metody regulacji: metoda regulacji jest wybierana przez użytkownika: PID (z funkcją automatycznego doboru nastaw), PI, PD i P (z funkcją kasowania offsetu), włącz/wyłącz (z nastawianą histerezą)
Odłączanie wyjścia regulacyjnego: naciśnięcie przycisku zatrzymuje lub wznawia działanie regulatora.
Wyjście alarmowe: przekaźnikowe wyjście alarmowe, które może być zaprogramowane przez użytkownika do sygnalizacji stanów alarmowych.
Blokada nastaw: zabezpieczenie ustawień wewnętrznych regulatora przed przypadkową zmianą.
Korekcja czujnika: możliwość korygowania wartości mierzonej o stałą różnicę.
Funkcja standby: zabezpieczenie wyjścia alarmowego w celu eliminacji niepożądanych stanów alarmowych.
Alarm przepalenia czujnika: uszkodzenie elementu pomiarowego powoduje zatrzymanie pracy i sygnalizację błędu.
Automatyczna kompensacja temperatury "zimnych końców": pomiar temperatury na zaciskach czujnika termoelektrycznego i kompensacja jej wpływu.
Auto-diagnostyka: układ kontroli zapewnia ciągłość pracy procesora zapobiegając skutkom zawieszania się.

FUNKCJE DODATKOWE

Alarm 2
Sterownie grzanie/chłodzenie dodatkowe
Alarm uszkodzenia grzałki
Komunikacja cyfrowa
Zewnętrzne sterowanie nastawami
Alarm przerwania pętli regulacji
Izolowany zasilacz pętli prądowej
Czarny kolor obudowy
Pokrywa zacisków podłączeniowych

instrukcja

| do góry |
