Przetwornik różnicy ciśnienia typ P92

Opis

Przetworniki różnicy ciśnień z serii P92 wykorzystują najnowsze rozwiązania czujników różnicy ciśnień dla zapewniając wysokiej dokładności pomiar różnicy ciśnień. Dzięki zaprogramowanej charakterystyce pierwiastkowej umożliwiają generowania na wyjściu sygnału proporcjonalnego do prędkości lub strumienia objętościowego, przy współpracy z rurką spiętrzającą lub innym czujnikiem przepływu.
Przeznaczone są do kontaktu z czystym powietrzem lub nieagresywnymi gazami.
Wyposażenie w opcjonalny wskaźnik cyfrowy LCD pozwala na odczyt wartości bezpośrednio w miejscu zainstalowania przetwornika.
Ten przetwornik różnicy ciśnień posiada wysoką odporność na przeciążenie - przy zakresach poniżej 2.5kPa wynosi 200x zakres, a przy wyższych wynosi 600kPa.

Dane techniczne

Zakresy pomiarowe 0...10, 25, 50, 100, 250, 500Pa
0...1, 2.5, 5, 10, 20, 50, 100kPa, i inne
Liniowość 4% (zakres 0...10Pa),
2% (zakresy ł50Pa),
1% (zakresy <250Pa),
0.5% (zakresy ł250Pa),
opcja 0.2% (zakresy ł250Pa)
Histereza <0.1%
Nadzakresowość -5%...110% (charakterystyka liniowa)
3%...110% (charakterystyka pierwiastk.)
poziom odcięcia charakt. pierwiastk. 3%
Przeciążalność 200x (zakresy <2.5kPa),
600kPa (zakresy ł2.5kPa)
Stała czasowa 0.02s od 250Pa,
0.05s poniżej 250Pa
1, 2.5, 5, 10, 20, 30, 40s (przełączalna)
Współczynnik temperaturowy 0,03%/°C (w zakresie +10...+50°C)
Wyjście analogowe 0...10V/4...20mA (standard)
0...10V/0...20mA (opcja)
Rezystancja obciążenia
wyjścia analogowego RL 		RL ł2kW (10V),
RL Ł0.5kW (20mA)
Zasilanie 230VAC (standard), 115VAC, 24VDC
Zakres temperatury pracy 0...+60°C
Zakres temperatur składowania -10...+70°C
Przyłącze ciśnieniowe Ć6,5 mm dla rurek o średnicy nominalnej 5mm
Mierzone media powietrze i wszystkie nieagresywne gazy
Stopień ochrony obudowy IP65
Masa ok. 1.5kg

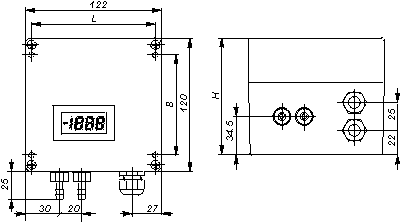

Wymiary

P92K z wyświetlaczem H=105 L=111 B=90.5
P92K H=85 L=111 B=90.5
P92M z wyświetlaczem H=90 L=106 B=82
P92M H=80 L=106 B=82
