Przetwornik różnicy ciśnienia PU, PI, PIZ

Opis

W przetwornikach ciœnienia z serii PU/PI zastosowano elektro-pneumatyczny czujnik przeznaczony do pomiaru ciśnienia, podciśnienia i różnicy ciśnień. Sercem przetwornika jest cela pomiarowa zawierająca diafragmę wykonaną z brązu berylowego. Różnica ciśnień między komorami celi pomiarowej powoduje odkształcenie diafragmy. Odkształcenie to jest mierzone bezstykowo za pomocą czujnika indukcyjnego. Przetworniki ciœnienia znajdują zastosowanie w wentylacji i systemach klimatyzacyjnych, a także przy pomiarach poziomu, nadzorowaniu filtrów itp. Przeznaczone są do kontaktu z czystym powietrzem lub nieagresywnymi gazami.
Wyposażenie w opcjonalny wskaźnik cyfrowy LCD pozwala na odczyt wartości bezpośrednio w miejscu zainstalowania przetwornika ciœnienia. możliwe wykonanie jako manowakuometr

Dane techniczne

Zakresy pomiarowe 0...50, 100, 250, 500Pa
0...1, 2.5, 5, 10, 20, 50, 100kPa i inne
Liniowość ±1% (standard)
±0.5% (opcja dla zakresów >=250Pa)
±0.2% (opcja dla zakresów >=250Pa)
Histereza <0.1%
Stała czasowa 20ms (opcja: 1, 2 lub 5s)
Współczynnik temperaturowy 0.04%/K (w zakresie +10...+50°C)
Dryft zera 0.04%/K (w zakresie +10...+50°C) 0.5%/rok
Wyjście analogowe PU: 0...10V (opcja: ±5V lub ±10V)
PI: 0...20mA (opcja: 4...20mA)
PIZ: 4...20mA dwuprzewodowe
Zasilanie PU i PI: 24VDC odfiltrowane
(opcja: 24, 115 lub 230VAC)
PIZ: 10...32VDC stabilizowane
Zakres temperatur pracy 0...+60°C
Zakres temperatur składowania -10...+70°C
Przyłącza ciśnieniowe Ć6.5mm dla rurek o średnicy nominalnej 5mm
Mierzone media powietrze i nieagresywne gazy
Stopień ochrony obudowy IP54
Wymiary 80 x 120 x 73 lub 120 x 122 x 75mm
Masa ok. 0.3...0.7kg

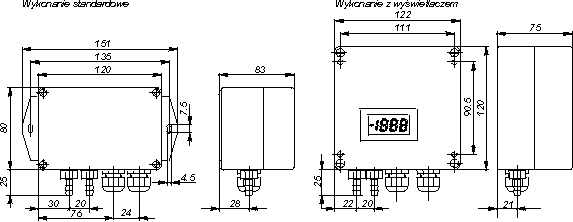

Wymiary
